Flytande sjömärken

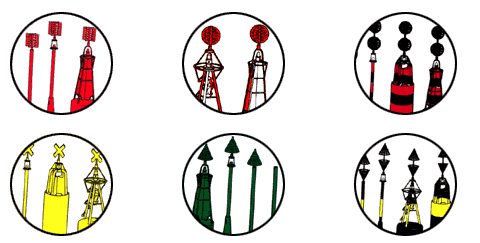

Flytande sjömärken används för att utmärka sidobegränsningen av farleder, naturliga och andra hinder såsom friliggande grund och vrak, andra områden eller förhållanden av betydelse för navigeringen samt nya hinder. Flytande sjömärken är bojar och prickar.
Flytande sjömärken används för att utmärka sidobegränsningen av farleder, naturliga och andra hinder såsom friliggande grund och vrak, andra områden eller förhållanden av betydelse för navigeringen samt nya hinder. Flytande sjömärken är bojar och prickar.
Lateral (sido) utmärkning
Lateralmärken utsättes efter utmärkningens huvudriktning. Denna följer i princip den svenska kusten från Strömstad till Haparanda och i övrigt från sjön in mot hamnarna.
Lateralmärken kännetecknas av:
| Babordsmärke | Styrbordsmärke | |
| Färg: | Röd | Grön |
| Form: | Cylindrisk boj (plattboj) isboj eller prick | Konisk boj (spetsboj) isboj eller prick |
| Topptecken (om påsatt): | En röd cylinder | En grön kon med spetsen uppåt |
| Ljus (om påsatt): | Rött av valfri karaktär | Grönt av valfri karaktär |
| Reflex: | Röd i övre delen av märket | Grön i övre delen av märket |
Kardinal (väderstrecks) utmärkning
Kardinalmärke namnges efter den kvadrant (nord, ost, syd eller väst) i vilken det är placerat i bäring från grundet eller hindret. Märket ska passeras i samma väderstreck som namnet anger.
Ett kardinalmärke kan utmärka en farledsförgrening.
Kardinalmärken kännetecknas av:
| Nord | Ost | Syd | Väst | |
| Färg: | Svart över gul | Svart med gult band | Gult över svart | Gult med svart band |
| Topptecken (2 svarta koner): | Spetsarna uppåt | Bas mot bas | Spetsarna nedåt | Spets mot spets |
| Ljus (Vitt): | VQ eller Q | VQ(3) 5s Q(3) 10s |
VQ(6) LFl 10s Q(6) LFl 15s |
VQ(9) 10s Q(9) 15s |
| Reflex: | En blå på det svarta fältet och en gul på det gula fältet | Två blå på det övre svarta fältet | En gul på det gula fältet och en blå på det svarta fältet | Två gula på det övre gula fältet |
Formen är alltid pelarboj, isboj (utan topptecken) eller prick.
Punktmärken
Punktmärke är förankrat på hinder av begränsad omfattning kring vilket det finns fritt vatten.
Punktmärken kännetecknas av:
| Färg: | Svarta och röda horisontella fält |
| Form: | Pelarboj, isboj eller prick |
| Topptecken: | Två svarta klot |
| Ljus: | Vitt, Fl(2) 5s, Fl(2) 10s |
| Reflex: | En blå på det övre svarta fältet och en röd på det övre röda fältet |
Mittledsmärken
Mittledsmärke visar att det finns fritt vatten på alla sidor runt märket och används som mittmarkering i en farled för att utmärka en angöring m.m.
Mittledsmärken kännetecknas av:
| Färg: | Röda och vita fält |
| Form: | Pelarboj, isboj eller prick |
| Topptecken: | Ett rött klot |
| Ljus: | Vitt, Iso, Oc, LFl 10s |
| Reflex: | Minst en av vardera röd och vit på den övre delen av märket anordnade vertikalt eller horisontellt |
Specialmärken
Specialmärke är i första hand inte avsett för navigering utan anger t.ex. kabel, mätinstrument eller gräns för område.
Specialmärken kännetecknas av:
| Färg: | Gul |
| Form: | Valfri |
| Topptecken: | Gult X (kryss) |
| Ljus: | Gult, dock ej samma karaktär som för kardinal, punkt- och mittledsmärken |
| Reflex: | Gult reflekterande topptecken eller en gul på övre delen av märket |
Andra specialmärken kan förekomma.
Nya hinder
Nya farliga hinder såsom vrak och sandbankar märks snarast ut med den speciella blå-gula "vrakbojen" (Emergency Wreck Marking Buoy, EWMB) och/eller med gängse lateral-, kardinal- eller punkt-märken.
Vid behov kan minst en av de utlagda bojarna eller prickarna dubbleras med ett märke med identisk typ och karaktär. Denna utmärkning ligger kvar tills hindret gjorts tillräckligt känt genom Ufs (NtM) samt eventuell permanent utmärkning etablerats.
Vrakbojen är blå och gul i 4 - 8 vertikala fält. Ljuset består av omväxlande blått och gult sken: Al Bu Y 3s. Bojen kan vara försedd med Racon som visar morsebokstav D och/eller en AIS-transponder.
Om bojen är försedd med ett topptecken skall detta vara ett gult stående kors.
Senast uppdaterad 2023-09-28
